Manutenção Simplificada com a Válvula Esfera Tripartida

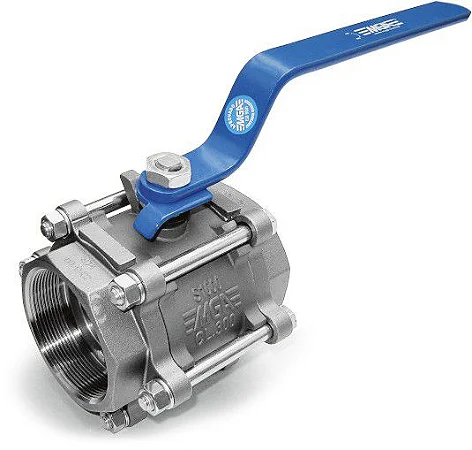

A válvula esfera tripartida é composta por três partes: um corpo e duas tampas, o que facilita bastante a manutenção, pois não é necessário removê-la da tubulação para eventuais reparos. Ela é amplamente utilizada em fluidos líquidos, gasosos ou de vapor, sendo indicada tanto para linhas industriais quanto comerciais e residenciais. No entanto, é fundamental realizar uma verificação adequada para garantir que não restem resíduos da fase de montagem, pois a presença de resíduos pode causar sérios danos à esfera e à vedação da válvula.
Exceto se a válvula tiver um furo de alívio na esfera, ela foi projetada apenas para fluxo bidirecional.
A válvula esfera tripartida fire safe pode ser instalada em linhas de alta temperatura, pois possui um sistema de antipropagação de faíscas, tornando-a segura para uso em ambientes inflamáveis.
A válvula esfera tripartida pode ser instalada com conexão por rosca BSP ou NPT, por encaixe SW, BW ou por conexão com niple estendido.
Método de Construção da Válvula
A construção da Válvula Esfera tripartida pode ser do tipo flutuante, utilizada em linhas de baixas pressões, ou do tipo trunnion, que é empregada em linhas de alta pressão. Elas podem ter Passagem Plena, que resulta em maior capacidade de vazão e menor perda de carga, ou Passagem Reduzida, que aumenta o volume do fluido, causando uma sensível perda de carga.
As válvulas esfera tripartida seguem as normas dimensionais ASME B16.34, API 608, roscas: ASME B1.20.1 (NPT), DIN 2999-259 (BSP), Solda de topo (BW): ASME B16.25, Encaixe para solda (SW): ASME B16.11 e Extremidades flangeadas: ASME B16.5 / DIN 2542~2545. A inspeção e os testes são realizados conforme a API 598.
Suas características de acionamento com apenas 1/4 de volta (90º) reduzem o tempo de abertura e fechamento da válvula. A construção tripartida (corpo e duas tampas) facilita a manutenção sem a necessidade de desconectar as extremidades da linha. A haste é à prova de expulsão, oferecendo maior segurança durante a operação e manutenção da gaxeta, tornando a válvula esfera tripartida uma opção com ótimo custo-benefício.
A válvula esfera tripartida foi projetada para permitir a passagem ou bloqueio total do fluxo, sendo adequada para fluxo bidirecional e com acionamento muito rápido. O bloqueio do fluxo ocorre ao girar a esfera 90 graus por meio de uma alavanca ou atuadores. Neste caso, o atuador deve ser alinhado para evitar o aumento do torque, o que poderia resultar em um funcionamento incorreto.
